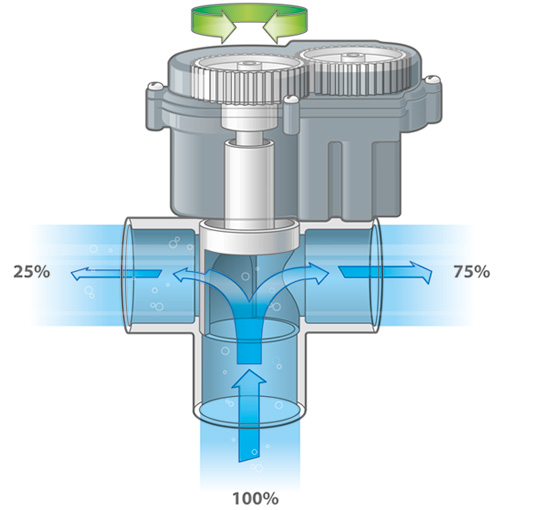

Technische Illustration "Dreiwegeventil"
Weiter unten abgebildeten Skizzen zeigen die Vorgehensweise bei der Erstellung von komplexen technischen Illustrationen. Durch diesen Schritt wird eine bequeme Möglichkeit angeboten, die Illustration vor der Fertigung in Form von Skizze zu überprüfen und wenn notwendig anzupassen. Das spart Zeit und erlaubt genauere Umsetzung der Vektorgrafik.

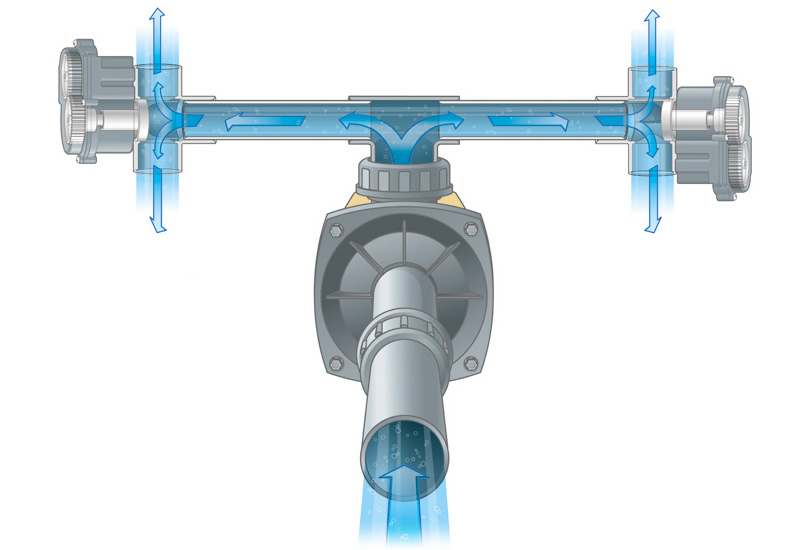

Die nächste Abbildung zeigt das Ventil im Einsatz. Im Zusammenspiel mit einer Pumpe werden verschiedene Möglichkeiten zur Anwendung des Produktes vorgestellt. Die Vorteile der Illustration gegenüber anderen Abbildungstechniken sind deutlich zu erkennen. Anschnitte und Richtungspfeile unterstützen die Funktionserklärung.
